天然氣的流量測量目前主要以貿易結算較為常見，目前，我國用于天然氣流量測量的流量計常用的有：氣體超聲波流量計、氣體渦輪流量計、氣體腰輪（羅茨）流量計、旋進旋渦流量計。

常用天然氣流量計工作原理對比

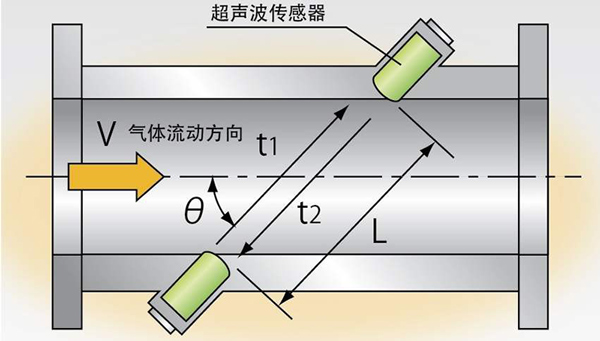

1、氣體超聲波流量計工作原理：一個探頭發射信號穿過介質、被另一個探頭接收到，同時，第二個探頭同樣發射信號被另一個探頭接收到，由于受到介質流速的影響，二者存在時間差，根據流速和時間差之間的換算關系，進而可以得到氣體的流量。

一句話總結：根據介質的傳輸時間差來計算流量，即我們常說的時差法。

2、氣體渦輪流量計工作原理：當氣體通過渦輪流量傳感器導流器時沖擊渦輪葉片產生沖擊力，當沖擊力對渦輪產生轉動力矩大于渦輪機械摩擦阻力矩和流動阻力矩之和后將帶動渦輪轉子轉動，所有力矩平衡時，轉速保持穩定。在流量測量范圍內，通過渦輪的流量與渦輪的旋轉角速度成正比。

一句話總結：氣體推動葉輪轉動，根據葉輪轉動的速度計算氣體流量。

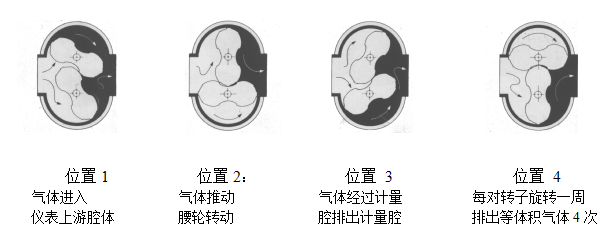

3、氣體腰輪（羅茨）流量計工作原理：裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持較佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體。

一句話總結：計量室的轉子轉動排出氣體，轉子每轉動一周，則輸出四倍計量室有效容積的氣體。

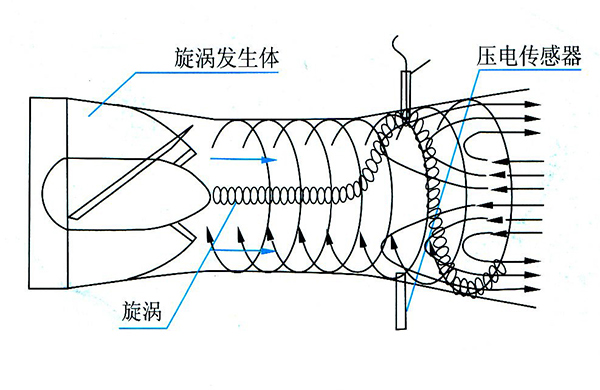

4、旋進旋渦流量計工作原理：在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象，該進動頻率與流量大小成正比。

一句話總結：氣體經過儀表產生陀螺式的旋渦，旋渦頻率與流量大小成正比

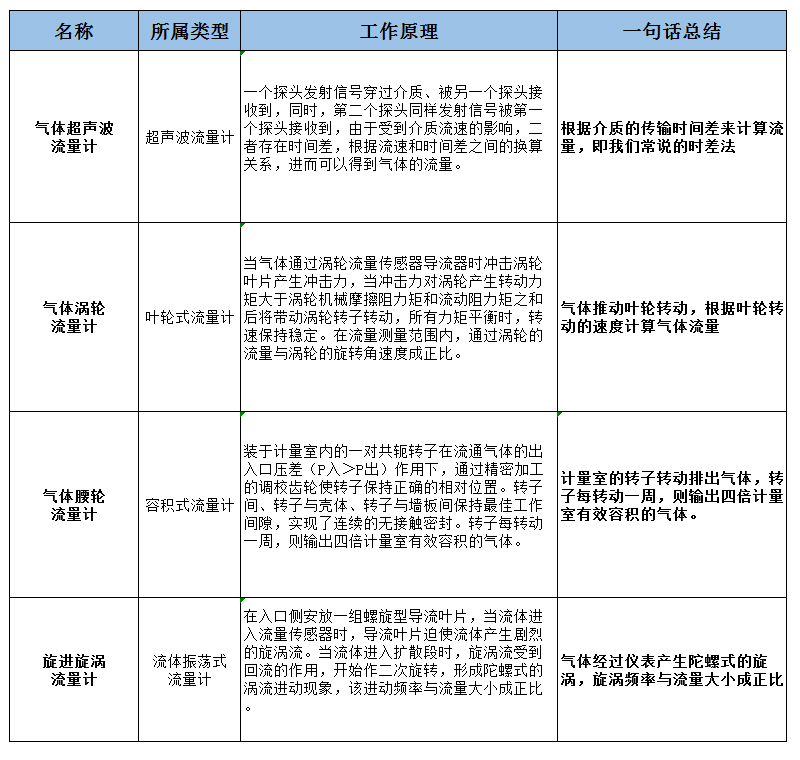

下表建議您保存，一看就懂
